本實用新型涉及離子鍍膜機技術領域，具體為一種節能型離子鍍膜機。
背景技術：
隨著材料業的發展，金屬制品的使用更加廣泛，但是金屬制品使用久后，表面容易與空氣中的氧氣發生氧化反應，降低了金屬制品的使用壽命，因此需要使用離子鍍膜機在金屬制品表面鍍上防氧化膜，離子鍍膜機通常分為兩類，濺射鍍膜和離子鍍，但是目前市場上的離子鍍膜機仍然存在著一些不足，比如：
1、目前市場上的離子鍍膜機在工作過程中需要消耗大量的電能，并且在進行冷卻時，需要額外消耗更多的電能使冷卻機進行制冷，不利于節能和環保，實用效果不理想；
2、離子鍍膜機在進行鍍膜時，內部會產生大量的熱量，目前市場上的離子鍍膜機的冷卻效果較差，導致機器不能很好的降溫，從而影響機器的正常工作。
所以我們提出了一種節能型離子鍍膜機，以便于解決上述中提出的問題。
技術實現要素：
本實用新型的目的在于提供一種節能型離子鍍膜機，以解決上述背景技術提出的目前市場上離子鍍膜機耗能大和冷卻效果差的問題。
為實現上述目的，本實用新型提供如下技術方案：一種節能型離子鍍膜機，包括鍍膜機外壁、鍍膜機內壁、螺紋桿和進水管，所述鍍膜機外壁的下端內部開設有空腔，且鍍膜機外壁的左側安裝有排風管，并且排風管的管口安裝有過濾網，所述排風管的內部安裝有驅動電機，且驅動電機的輸出端安裝有扇葉，所述鍍膜機內壁的下方設置有導熱片，且鍍膜機內壁上端內部開設有滑動槽，所述螺紋桿的右端安裝有調節旋鈕，且螺紋桿的外側安裝有基片夾板，所述進水管的末端安裝有霧化噴頭，且進水管的右端連接有冷卻機，所述冷卻機的左側上方連接有排水管，且排水管的外側套有散熱鰭。
優選的，所述鍍膜機內壁的外表面均勻開設有導流槽，且鍍膜機內壁與鍍膜機外壁的中心線相互重合。
優選的，所述導熱片均勻分布于鍍膜機內壁的下方，且導熱片垂直于鍍膜機內壁的底部，并且導熱片貫穿于鍍膜機內壁的下表面和空腔的上表面。
優選的，所述基片夾板關于鍍膜機內壁的豎直中心線對稱設置有2個，且基片夾板垂直于鍍膜機內壁的上表面，并且基片夾板與滑動槽構成滑動結構。
優選的，所述進水管貫穿于空腔，且進水管均勻分布于導熱片的兩側。
優選的，所述排水管貫穿于鍍膜機外壁，且排水管呈螺旋結構。
與現有技術相比，本實用新型的有益效果是：該節能型離子鍍膜機；
1、設置有排水管和散熱鰭，吸熱后的冷卻水通過排水管時，在螺旋的排水管中將部分熱量傳導給散熱鰭，再通過散熱鰭將熱量傳導到空氣中，使得冷卻水初步降溫后流入冷卻機，可以使冷卻機使用較小的功率就可以將初步降溫后的冷卻水進一步降溫，從而減少了裝置所需的電能，起到了節能的作用；
2、設置有排風管、導熱片、進水管和霧化噴頭，當鍍膜機進行鍍膜工作時，排風管將鍍膜機外壁和鍍膜機內壁之間的熱空氣排出，同時導熱片將鍍膜機內壁的熱量傳導給進水管中的冷卻液，冷卻液通過霧化噴頭噴灑在鍍膜機內壁的表面進行降溫，可以從多方面對鍍膜機進行降溫冷卻處理，冷卻效果更好。
附圖說明

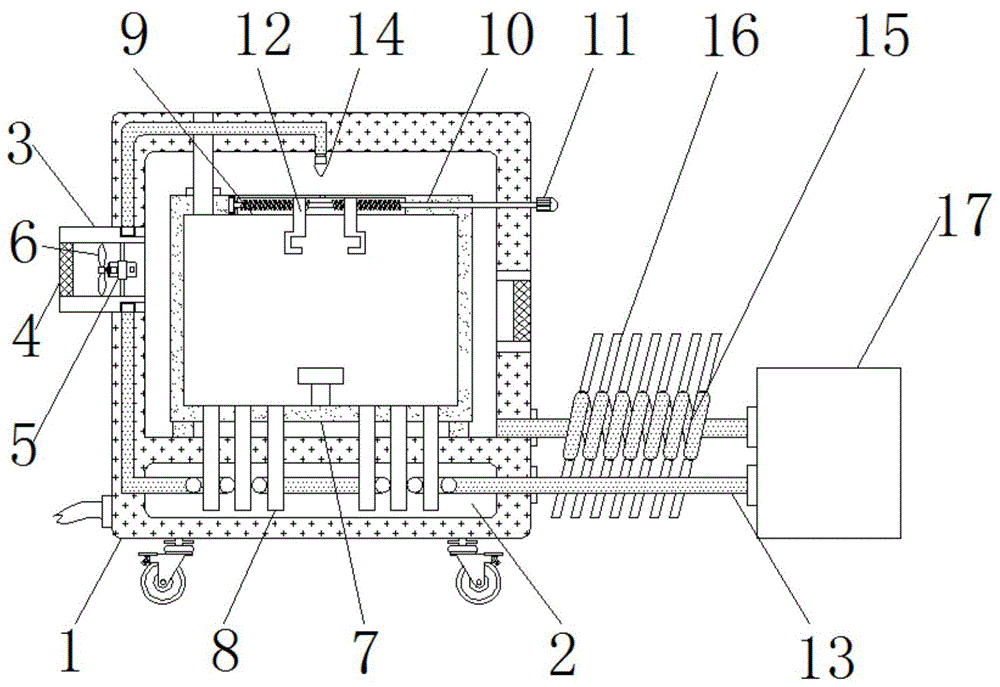

圖1為本實用新型主剖視結構示意圖；
圖2為本實用新型鍍膜機內壁結構示意圖；
圖3為本實用新型進水管結構示意圖；
圖4為本實用新型基片夾板結構示意圖；
圖5為本實用新型散熱鰭結構示意圖。
圖中：1、鍍膜機外壁；2、空腔；3、排風管；4、過濾網；5、驅動電機；6、扇葉；7、鍍膜機內壁；701、導流槽；8、導熱片；9、滑動槽；10、螺紋桿；11、調節旋鈕；12、基片夾板；13、進水管；14、霧化噴頭；15、排水管；16、散熱鰭；17、冷卻機。
具體實施方式
下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。
請參閱圖1-4，本實用新型提供一種技術方案：一種節能型離子鍍膜機，包括鍍膜機外壁1、空腔2、排風管3、過濾網4、驅動電機5、扇葉6、鍍膜機內壁7、導熱片8、滑動槽9、螺紋桿10、調節旋鈕11、基片夾板12、進水管13、霧化噴頭14、排水管15、散熱鰭16和冷卻機17，鍍膜機外壁1的下端內部開設有空腔2，且鍍膜機外壁1的左側安裝有排風管3，并且排風管3的管口安裝有過濾網4，排風管3的內部安裝有驅動電機5，且驅動電機5的輸出端安裝有扇葉6，鍍膜機內壁7的下方設置有導熱片8，且鍍膜機內壁7上端內部開設有滑動槽9，螺紋桿10的右端安裝有調節旋鈕11，且螺紋桿10的外側安裝有基片夾板12，進水管13的末端安裝有霧化噴頭14，且進水管13的右端連接有冷卻機17，冷卻機17的左側上方連接有排水管15，且排水管15的外側套有散熱鰭16；
鍍膜機內壁7的外表面均勻開設有導流槽701，且鍍膜機內壁7與鍍膜機外壁1的中心線相互重合，可以使霧化噴頭14噴灑的冷卻水在鍍膜機內壁7中的導流槽701中流動，使得冷卻效果更好；
導熱片8均勻分布于鍍膜機內壁7的下方，且導熱片8垂直于鍍膜機內壁7的底部，并且導熱片8貫穿于鍍膜機內壁7的下表面和空腔2的上表面，可以有效的將鍍膜機內壁7中產生的熱量傳導出來，防止鍍膜機內壁7中的工作溫度過高；
基片夾板12關于鍍膜機內壁7的豎直中心線對稱設置有2個，且基片夾板12垂直于鍍膜機內壁7的上表面，并且基片夾板12與滑動槽9構成滑動結構，可以根據基片的大小進行調節2個基片夾板12之間的距離，便于對基片進行夾持；
進水管13貫穿于空腔2，且進水管13均勻分布于導熱片8的兩側，可以有效的將導熱片8中的熱量進行吸收，增加了鍍膜機的散熱效果；
排水管15貫穿于鍍膜機外壁1，且排水管15呈螺旋結構，可以使排水管15中的熱水在散熱鰭16中流經的時間更長，使得排水管15中的熱水可以進行初步的降溫冷卻。
工作原理：在使用該節能型離子鍍膜機時，首先，如圖1所示，打開驅動電機5，驅動電機5的輸出端帶動扇葉6進行旋轉，從而將鍍膜機外壁1和鍍膜機內壁7之間的熱空氣排出，起到降溫的效果，過濾網4可以防止灰塵進入鍍膜機內部，如圖1和圖3所示，冷卻機17將冷卻液從進水管13導入鍍膜機中，同時，進水管13與導熱片8在空腔2內進行熱量交換，通過進水管13中的冷卻水帶走導熱片8中的熱量，起到降溫的作用，如圖1-2所示，然后冷卻水通過霧化噴頭14將冷卻水噴灑在鍍膜機內壁7的上表面，冷卻水順著導流槽701均勻流過鍍膜機內壁7的外表面，起到降溫冷卻的作用，冷卻液吸收完熱量后再通過排水管15流入冷卻機17，在流入冷卻機17之前，通過散熱鰭16進行散熱處理，使得吸熱后的冷卻水溫度降低，從而可以減小冷卻機17的工作功率，起到節能的效果，如圖1和圖4所示，通過旋轉調節旋鈕11，帶動螺紋桿10進行旋轉，同時基片夾板12和螺紋桿10進行嚙合作用，達到調節夾持距離的調節，從而完成一系列工作，本說明書中未作詳細描述的內容屬于本領域?qū)I(yè)技術人員公知的現有技術。
盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
技術特征：
1.一種節能型離子鍍膜機，包括鍍膜機外壁(1)、鍍膜機內壁(7)、螺紋桿(10)和進水管(13)，其特征在于：所述鍍膜機外壁(1)的下端內部開設有空腔(2)，且鍍膜機外壁(1)的左側安裝有排風管(3)，并且排風管(3)的管口安裝有過濾網(4)，所述排風管(3)的內部安裝有驅動電機(5)，且驅動電機(5)的輸出端安裝有扇葉(6)，所述鍍膜機內壁(7)的下方設置有導熱片(8)，且鍍膜機內壁(7)上端內部開設有滑動槽(9)，所述螺紋桿(10)的右端安裝有調節旋鈕(11)，且螺紋桿(10)的外側安裝有基片夾板(12)，所述進水管(13)的末端安裝有霧化噴頭(14)，且進水管(13)的右端連接有冷卻機(17)，所述冷卻機(17)的左側上方連接有排水管(15)，且排水管(15)的外側套有散熱鰭(16)。
2.根據權利要求1所述的一種節能型離子鍍膜機，其特征在于：所述鍍膜機內壁(7)的外表面均勻開設有導流槽(701)，且鍍膜機內壁(7)與鍍膜機外壁(1)的中心線相互重合。
3.根據權利要求1所述的一種節能型離子鍍膜機，其特征在于：所述導熱片(8)均勻分布于鍍膜機內壁(7)的下方，且導熱片(8)垂直于鍍膜機內壁(7)的底部，并且導熱片(8)貫穿于鍍膜機內壁(7)的下表面和空腔(2)的上表面。
4.根據權利要求1所述的一種節能型離子鍍膜機，其特征在于：所述基片夾板(12)關于鍍膜機內壁(7)的豎直中心線對稱設置有2個，且基片夾板(12)垂直于鍍膜機內壁(7)的上表面，并且基片夾板(12)與滑動槽(9)構成滑動結構。
5.根據權利要求1所述的一種節能型離子鍍膜機，其特征在于：所述進水管(13)貫穿于空腔(2)，且進水管(13)均勻分布于導熱片(8)的兩側。
6.根據權利要求1所述的一種節能型離子鍍膜機，其特征在于：所述排水管(15)貫穿于鍍膜機外壁(1)，且排水管(15)呈螺旋結構。
技術總結
本實用新型公開了一種節能型離子鍍膜機，包括鍍膜機外壁、鍍膜機內壁、螺紋桿和進水管，所述鍍膜機外壁的下端內部開設有空腔，且鍍膜機外壁的左側安裝有排風管，并且排風管的管口安裝有過濾網，所述排風管的內部安裝有驅動電機，且驅動電機的輸出端安裝有扇葉，所述鍍膜機內壁的下方設置有導熱片，且鍍膜機內壁上端內部開設有滑動槽，所述螺紋桿的右端安裝有調節旋鈕，且螺紋桿的外側安裝有基片夾板，所述進水管的末端安裝有霧化噴頭，且進水管的右端連接有冷卻機，所述冷卻機的左側上方連接有排水管，且排水管的外側套有散熱鰭。該節能型離子鍍膜機可以有效的進行節能，并且具有較好的降溫冷卻功能。
